力士樂液壓馬達與CLJM型液壓馬達的結構實況分析

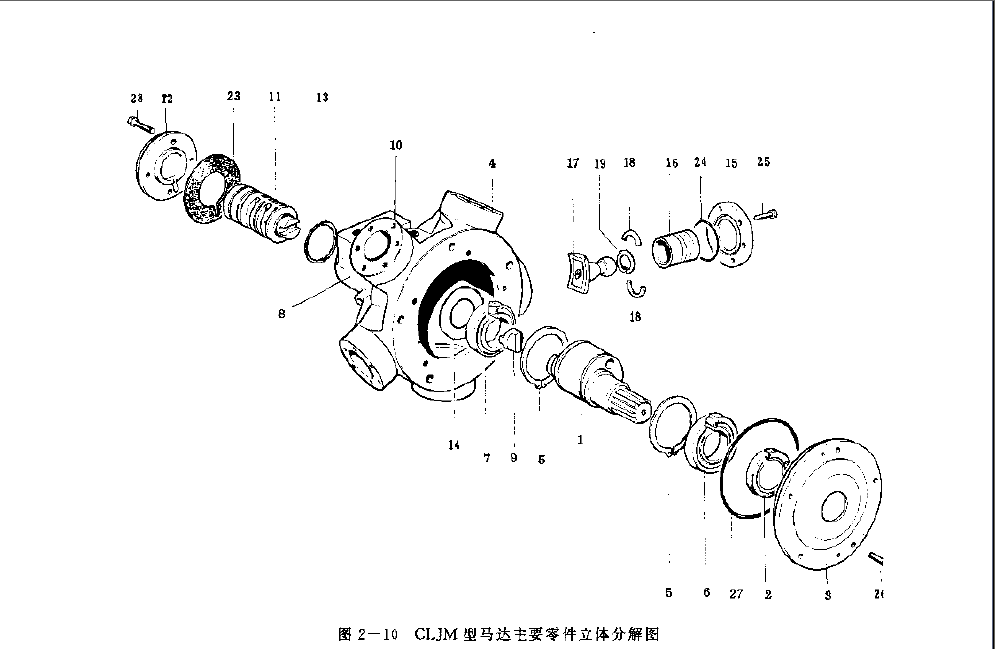

CLJM型液壓馬達的結構與我們常見的力士樂液壓馬達的結構，澳托士認為，他們在本質上是有著一定的相同點的，那些細小的差異也有，但是大體上是差不多的，所以我們想要了解力士樂液壓馬達的相關信息的話，可以先對CLJM型液壓馬達進行了解。圖2-9為CLJM型液壓馬達的內部構造，其主要零件分解立體圖見圖2-10，兩圖零件序號一致，以便讀者相互參照。

圖2-9所示的CLJM型液壓馬達的結構，與圖2-4傳統斯達法型馬達外形基本相同口其馬達的星形殼體4上有徑向布置的五個柱塞缸孔，每個缸孔中裝配一個活塞16，每個活塞16的球窩中部均鉸接著連桿17的球頭，球頭內端的對開式球頭座18,被卡在活塞槽孔內的孔用彈簧擋圈19軸向定位，連桿大頭端的凹形圓弧面剛好與曲軸的曲軸頸吻合，五只連桿大端在曲軸頸的兩側分別各用一只抱環5箍牢，使得各缸連桿在回程工作時不與曲軸頸脫離。

曲軸1兩側的主軸頸卜，裝有兩只圓錐形滾柱軸承6和7，曲軸用這兩只錐形軸承支承并定位于殼體4及殼體前蓋3的相應孔中，選用合適厚度的環形墊片14,可以調整曲軸1前后軸向竄動的位置與間隙。骨架油封2通常為兩只相背安裝，里面的一只防止曲軸旋轉時油液被甩出;外面的一只防止惡劣工況下泥水及其他污染物的人侵。

曲軸1內端的凹槽，通過十字形滑塊聯軸節9帶動配流軸11同步旋轉。配流軸11的圓柱面上加工有五個作用槽區，用六道密封環13進行分隔。其中最外端兩個環形槽通過配流軸殼體8的孔道與法蘭連接板10上對應的進、出口A、B相溝通。配油軸還采用了靜力平衡結構，使其處于浮動工況下，減少磨損。端蓋12凸緣上的墊片用來調整配流軸的軸向游隙。

馬達運轉時，通過配流軸n分配來的進、出抽，最終進人由殼體4,缸蓋15及活塞16組成的活塞腔內，或推動連桿使馬達旋轉，或由其回油至出油口。活塞腔的壓力油通過活塞4的中心小孔，除強制潤滑連桿的球頭外，還通過連桿孔中心內裝的過濾帽20和節流器21,經過過濾清潔后進人連桿大頭的巴氏合金表面來潤滑曲軸運動副。

馬達殼體上還裝有五個M22 X 1.5的泄放油螺塞22，該M22螺孔可供安裝泄油管或安裝安全閥之用。
