組合機床動力滑臺液壓系統是怎樣的？

（一）組合機床動力滑臺液壓系統概述：
組合機床是由通用部件和部分專用部件組成的高效、專用、自動化程度較高的機床。它能完成鉆、擴、鉸、鏜、銑、攻螺紋等加工工序。 動力滑臺是組合機床的通用部件，它上面安裝著各種旋轉刀具，常用液壓或機械裝置驅動滑臺按一定的動作循環完成進給運動。

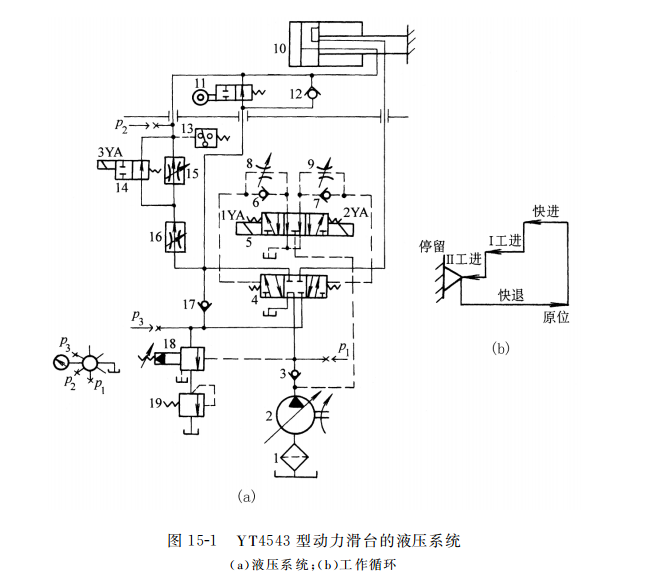

液壓動力滑臺的液壓系統是一種以速度變換為主的液壓系統，應具有良好的調速及速度換接特性。 現以YT4543型動力滑臺為例分析其液壓系統的工作原理和特點。YT4543型動力滑臺進給速度范圍為6.6～600m m／min ，最大進給力為45kN，其動力系統原理如圖15-1所示，該系統包括：換向回路、差動快速運動回路、速度換接回路、二次進給回路、容積節流調速回路和卸荷回路等基本回路，通過它們可實現快進、快退和工作進給的運動要求 。

（二）YT4543型動力滑臺液壓系統的工作原理
YT4543型動力滑臺的液壓系統可實現多種自動工作循環 ，如 ：
（１）快進 →工進→（死擋鐵停留）→ 快退 → 原位停止 。
（２）快進 →Ⅰ工進→Ⅱ工進→（死擋鐵停留）→ 快退 → 原位停止 。
（３）快進 →工進→快進 →工進→… →快退 → 原位停止等 。
下面以該液壓系統的典型工作循環 ——— 二次工作進給的自動工作循環為例來說明其工作原理 。

１、快進
按下啟動按鈕，電磁換向閥５ 的電磁鐵１YA 通電，使它的左位接入系統 ，控制油液推動液動換向閥 ４ 的閥芯 ，使閥的左位接入系統工作 。 其控制油路為：
進油路：單向變量泵 ２ → 電磁換向閥 ５ 左位 → 單向閥 ６ → 液動換向閥 ４ 左腔 。
回油路：液動換向閥 ４ 右腔 → 節流閥 ９ → 電磁換向閥 ５ 左位 → 油箱 。
其主油路為 ：
進油路：單向變量泵 ２ → 單向閥３ → 液動換向閥４ 左位 → 行程閥１１ 右位 → 液壓缸１０ 左腔。
回油路：液壓缸 １０ 右腔 → 液動換向閥 ４ 左位 → 單向閥 １７ → 行程閥１１ 右位 → 液壓缸１０ 左腔。
因為滑臺快進時不進行切削加工，滑臺負載小，系統壓力較低 ，故液控順序閥 １８ 關閉 ，液壓缸形成差動連接，而此時限壓式單向變量葉片泵 ２ 在低壓控制下輸出最大流量，所以滑臺向左快速前進。單向閥 ３ 除用來防止系統中的油液倒流，保護變量泵 ２ 外，還使控制油路中的油液具有一定的壓力 ，以控制液動換向閥 ４ 的啟動。

２、Ⅰ工進
當滑臺快進到預定位置時，行程擋鐵壓下行程閥 １１ ，使其左位接入系統 ，切斷快進油路 ，油液只能經調速閥１６、二位二通電磁閥 １４ 進入液壓缸左腔，因油液流經調速閥而使系統壓力升高 ，液控順序閥 １８ 被打開，液壓缸１０ 右腔的油液經背壓閥 １９ 流回油箱。 滑臺實現第一次工作進給 ，其運動速度的大小由調速閥１６ 控制。 因系統壓力升高，限壓式變量泵 ２ 的輸出流量自動減小，以適應工作進給的要求。 其油路為 ：
進油路 ：單向變量泵 ２ → 單向閥 ３ → 液動換向閥 ４ 左位 → 調速閥１６ → 電磁閥１４ → 液壓缸１０左腔。
回油路 ：液壓缸１０ 右腔 → 液動換向閥４ 左位 → 順序閥１８ → 背壓閥１９ → 油箱。

３、Ⅱ工進
Ⅰ工進結束時 ，行程擋鐵壓下電氣行程開關 ，發出信號 ，使電磁閥 １４ 的電磁鐵 ３Y A 通電 ，閥的左位接入系統 ，切斷油路 ，油液須經調速閥 １５ 流入液壓缸 １０ 的左腔 。 這時滑臺轉換成第二次工作進給 ，其運動速度的大小由調速閥 １５ 控制 ，但它只能在比 Ⅰ 工進速度更小的范圍內調節 。 進油路的其余部分及回油路與 Ⅰ 工進相同 。

４、死擋鐵停留
滑臺以 Ⅱ 工進速度運動至行程終點時 ，碰上死擋鐵 ，停止運動 。 而此時液壓泵 ２ 繼續向系統中輸出壓力油 ，使系統中的油液壓力進一步升高 。 當油液壓力升至壓力繼電器 １３ 的調定壓力時 ，壓力繼電器動作 ，給時間繼電器發出信號 ，由時間繼電器控制滑臺下一個動作前的停留時間 ，以便于對工件進行端面加工。 此時泵的輸油量很小 ，僅用來補償泄漏 ，系統處于保壓狀態 。

５、快退
滑臺在死擋鐵上停留一段時間后 ，時間繼電器發出信號 ，使電磁鐵 １YA 斷電 ，２YA 通電 ，換向閥 ５ 和換向閥 ４ 的右位接入系統 ，實現換向。 油液進入液壓缸 １０ 的右腔 ，使滑臺快速退回 。 由于滑臺退回時為空載 ，系統中油液壓力較低 ，限壓式單向變量泵 ２ 的輸出流量又自動增至最大 ，而液壓缸無桿腔與有桿腔的有效面積之比為２ ∶１ ，因此滑臺以與快進時相同的速度快速退回。 當滑臺快退至快進終點時，行程閥 １１ 松開 ，回油更通暢 。 其控制油路為 ：
進油路 ：單向變量泵 ２ → 電磁換向閥 ５ 右位 → 單向閥 ７ → 液動換向閥 ４右腔 。
回油路 ：液動換向閥 ４ 左腔 → 節流閥 ８ → 電磁換向閥 ５ 右位 → 油箱。
其主油路為 ：
進油路 ：單向變量泵 ２ → 單向閥 ３ → 液動換向閥 ４ 右位 → 液壓缸 １０ 右腔 。
回油路 ：液壓缸 １０ 左腔 → 單向閥 １２ → 液動換向閥 ４ 右位 → 油箱 。

６、原位停止

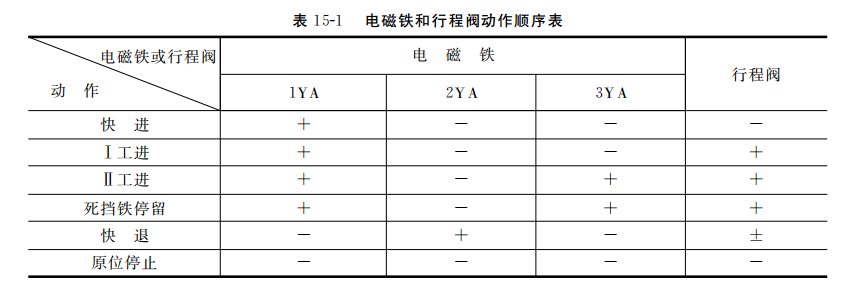

當滑臺快退至原位時 ，擋鐵壓下終點行程開關，發出信號，使電磁鐵１YA 、２YA 和 ３YA 斷電 ，電磁換向閥 ５ 和液動換向閥 ４ 都處于中位，液壓缸左右兩腔的油路都切斷 ，液壓缸處于鎖緊狀態 ，滑臺停止運動。 此時變量泵 ２ 輸出的油液經單向閥 ３ 和換向閥 ４ 流回油箱，系統處于卸荷狀態。上述工作循環中，電磁鐵的工作狀態見表15-1。

（三）液壓系統的特點
（１）采用了限壓式變量泵和調速閥組成的容積節流調速回路，保證了穩定的低速運動（ vm in ＝6.6mm／ min），較好的速度剛性和較大的調速范圍。 進給時回油路上的背壓閥除了防止空氣滲入系統外，還可以使滑臺承受一定的負值負載 。
（２）采用了限壓式變量泵和液壓缸差動連接兩項措施來實現快進，可以得到較大的快進速度，系統能量利用合理。
（３）采用了行程閥和順序閥實現快進與工進的換接，不僅簡化了油路，而且使動作可靠，轉換的位置精度比較高。 由于工進速度比較低，采用布置靈活的電磁閥來實現兩種工進速度的換接，可以得到足夠的換接精度。
（４）采用換向時間可調的三位五通電液換向閥來切換主油路，提高了滑臺的換向平穩性。 滑臺停止運動時，M 型中位機能使泵在低壓下卸荷，五通結構又使滑臺在后退時沒有背壓，減小了能量損失。
