徑向力士樂柱塞泵的工作原理是怎樣的？

        我們所知道的，力士樂柱塞泵按柱塞的排列方向不同，可以分為徑向力士樂往塞泵和軸向力士樂柱塞泵兩類。徑向力士樂柱塞泵的柱塞與缸體中心線垂直，軸向力士樂柱塞泵的柱塞都平行于缸體中心線，這是兩者之間最明顯的差別。而我們在前文 軸向力士樂柱塞泵工作原理中，有對軸向力士樂柱塞泵做了一個詳細的了解，在此文中，我們來看看徑向力士樂柱塞泵的工作原理是怎樣的。

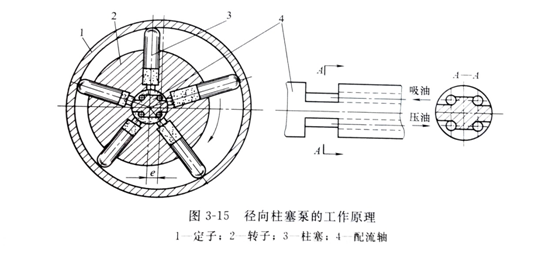

        徑向力士樂柱塞泵的工作原理圖3-15所示。它由定子1、轉子(缸體) 2、柱塞3、配流軸4等組成。在轉子2上徑向均勻地布置著幾個徑向排列的柱塞孔，柱塞3可在孔中自由滑動，轉上和定子之間有一個偏心距e。配油軸固定不動，上部和下部各做成一個缺口，此兩缺口又分別通過所在部位的兩個軸向孔與泵的吸、壓油口連通。

        當轉子按圖示方向旋轉時，上半部的柱塞在離心力作用下外伸，通過配流軸吸油；下半部的柱塞則受定子內表面的推壓作用而縮回，通過配流軸壓油。移動定子改變偏心距的大小，便可改變柱塞的行程，從而改變排量。若改變偏心距的方向，則可改變吸、壓油的方向。因此，徑向往塞泵可以做成單向或雙向變量泵。由于柱塞在缸體中徑向移動速度是變化的，而各個柱塞在同一瞬時徑向移動速度也不一樣，所以徑向往塞泵的瞬時流量是脈動的，由于柱塞數為奇數要比柱塞數為偶數的瞬時流量脈動小得多，所以徑向往塞采用柱塞個數為奇數。

       徑向力士樂柱塞泵的工作原理與軸向力士樂柱塞泵的工作原理除了在柱塞的運行方向之外，其他都是大同小異。不管是什么品牌的徑向柱塞泵，其結構與運行方式都是跟徑向力士樂柱塞泵雷同，也就是說了解了徑向力士樂柱塞泵的工作原理就相當于了解了其他品牌徑向柱塞泵一樣，對于以后的選購挑選時，都有著巨大的作用。
